Trigger ciclo temporizador circuito del interruptor tubo MOS placa Módulo de Control 12 24 V 828 promoción

Trigger Cycle Timer Delay Switch Circuit Board MOS Tube Control Module 12 24V 828 Promotion
  • Vendedor fairy supermarket
  • Precio de Lista US $3.14piece
  • Precio de Venta US $2.67piece
  • Envío Envío Gratis
  • Ahorras US $0.47piece15% off
  • Calificaciones 4.8 (29)

Especificaciones del artículo

Nombre de la marcaOOTDTY
TeoríaTiempo del relé
Carga de contactoBaja potencia
UsoPCB
Características protegidasOtros

Descripción del Producto

Material: componentes eléctricos
Color: Vea las imágenes

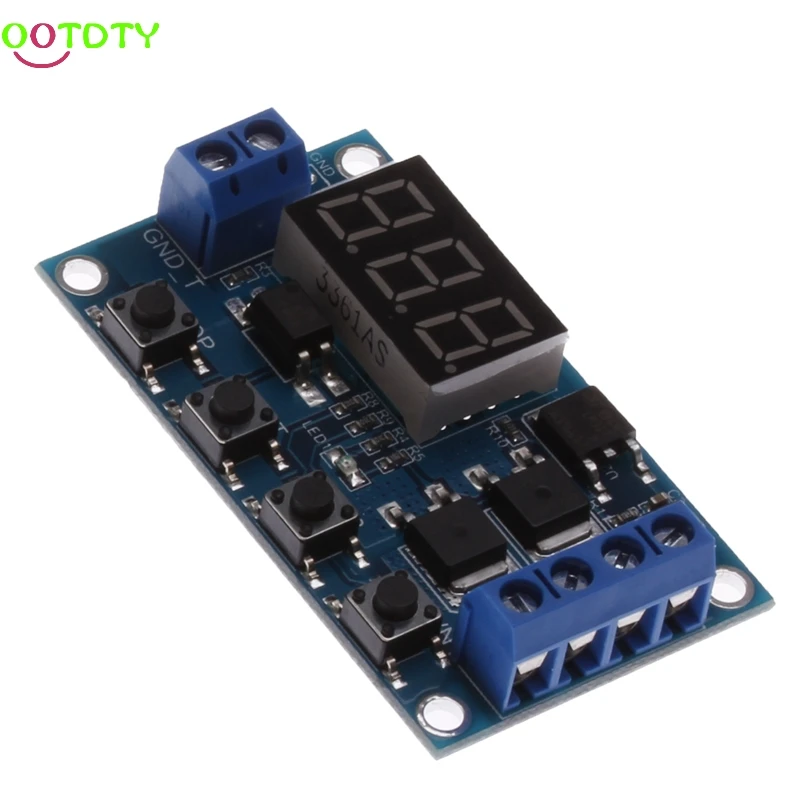

Circuito de disparo retardo interruptor circuito placa MOS tubo Control Módulo 12 24 V
Placa de circuito de interruptor de retardo de temporizador de ciclo de disparo, placa de control de tubo de doble MOS en lugar del módulo de relé 12 24 V
Descripción del producto
Circuito de alta frecuencia frecuente para lograr un rápido número de veces ilimitado
Salida activa paralela de dos MOS, menor resistencia, más corriente, potencia fuerte
Aspectos más destacados del módulo
La interfaz es clara y sencilla, poderosa, casi cumple con todas las necesidades
Hay una función de parada clave (tecla de parada), con protección de polaridad inversa, la polaridad inversa no se quema
Aumento del modo de sueño se habilita después, sin ninguna operación dentro de 5 minutos, apague el monitor automáticamente
Cualquier tecla para activar
Puede establecer diferentes parámetros OP, CL, LOP, que son independientes entre sí, se han conservado
Configuración de parámetros de ahorro de energía automática
Modo de funcionamiento
Modo P1: la señal de disparo, el relé se convierte en tiempo de operación, y luego se desconecta; en el momento de la operación, como sigue
P1.1: señal inválida desencadenada de nuevo
P1.2: la señal de resincronización se activa de nuevo
P1.3: la señal de reinicio se dispara de nuevo, el relé apagado, detener el reloj
P-2: a la señal de disparo, el relé después del tiempo apagado CL, OP relé tiempo de conducción, después de terminar el conteo, desconecte el relé
P3.1: después de la señal de disparo al relé la hora de la operación, relé de la hora del CL, luego el ciclo de operación, el bucle interno de nuevo a la señal, el relé apagado, detener el reloj; los ciclos (LOP) se pueden establecer
P3.2: Después del poder sin señal de disparo, el relé se convierte en tiempo de operación, relé apagado CL, ciclo de la operación; ciclos (LOP) se pueden establecer
P-4: Función de retención de señales si hay un momento de activación de la señal de disparo, el relé permanece encendido; cuando la señal desaparece, después de la sincronización del relé de desconexión; período del temporizador, luego una señal, el momento es despejado
Fuente de disparo: DC 3,0 V-24 V señal de disparo de alto nivel sin sistema común de tierra para mejorar el sistema \\ la capacidad antiinterferencia también puede ser un terreno común
Capacidad de salida: DC 5 V-a 36 V, 15A corriente continua a temperatura ambiente, potencia 400 W condiciones de refrigeración auxiliar, la corriente máxima hasta 30A
Vida: Interruptor ilimitado; temperatura de trabajo:-40-85 Celsius
Con aislamiento optoacoplador, capacidad anti-interferencia mejorada, placas de circuito de grado industrial, establecer los parámetros después de la memoria de falla de potencia para siempre
Prestar atención
Módulo de salida de carga activa, el lado de salida (lado de carga) tensión igual al voltaje de la terminal de entrada DC
La carga de carga \\ '+ \\' pero la carga en el curso de los polacos no puede ser corto,
De lo contrario, la carga no puede ser controlada. la carga es equivalente a él lleva electricidad
Rango de tiempo
Cómo elegir el rango de tiempo
Después de establecer los valores de parámetro en la pantalla de selección de modo por un botón de parada de prensa corta, seleccione rango de tiempo
Bits de punto decimal XXX, rango de temporización: 1 segundo a 999 segundos
X punto decimal en diez, rango de temporización: 0,1 segundos a 99,9 segundos
Brillo completo decimal, rango de temporización: 1 minuto a 999 minutos
Por ejemplo, quieres configurar OP es 3,2 segundos, luego mover el punto decimal a diez, la pantalla digital 03,2
Descripción del parámetro: tiempo de operación, tiempo de salida, ciclos de LOP 1-999 veces, "--" representa infinito bucle
Estos parámetros son independientes entre sí, pero cada uno de estos parámetros, como el modo común se establece en P1.1 OP-el tiempo es de 5 segundos, el usuario
Quiere cambiar al modo P1.2, luego introducir P1.2 establecer los parámetros, OP también será 5 se
En la pantalla de la interfaz principal, el botón conjunto de prensa se mostrará OPCL, LOP y el tiempo correspondiente XXX
Por ejemplo si el patrón de modo OP P1.1, P1.2, P1.3, A continuación, pulse el botón establecer sólo el OP y el tiempo correspondiente
Si el patrón tiene OP, CL, modo LOP por ejemplo P3.1, p3.2 a continuación, pulse el botón SET y el tiempo correspondiente, CL y el tiempo correspondiente, LOP y el correspondiente número de veces
Después de establecer el parámetro de modo en la interfaz principal por un breve botón clave para ver fácilmente la corriente modo, muy conveniente
Cómo establecer parámetros
Primero, determinar el modo de funcionamiento del relé
Dependiendo del modo del relé, en la interfaz principal (potencia del módulo, parpadee el modo de trabajo actual (P1.1 modo predeterminado), luego introduzca la interfaz principal "botón de conjunto de presión larga durante 2 segundos después del lanzamiento" selección de modo, por una breve prensa, Botones para seleccionar el modo que desea configurar P1.1 ~ P-4
Después de seleccionar el modo de establecer (por ejemplo, P3.2) presione la tecla para establecer los parámetros apropiados, entonces los parámetros que deben ser fijados en el tiempo parpadean. los ciclos de LOP "--" se basan en ciclos ilimitado a través de hasta, para ajustar el valor, apoyo pulsación larga (Aumento rápido o disminución) y prensa (aumento o disminución de una unidad); configurar el valor de parámetro por un botón de parada de prensa corta para seleccionar la posición del punto decimal, Seleccione el rango de temporización (tiempo correspondiente de 0,1 segundos a 999 minutos); tecla de conjunto de prensa corta para Establecer el siguiente parámetro del modo actual, el proceso anterior
Después de establecer los parámetros del modo seleccionado es bueno, presione el botón de configuración durante 2 segundos después del lanzamiento, Actualmente el modo de juego será flash, y luego volver a la pantalla principal, establecer los parámetros para
La interfaz principal: en el relé no funciona la pantalla del Estado "000" (sin punto decimal), con un punto decimal bajo el estado del relé, claro
Pantalla de selección de modo: conjunto de prensa larga para entrar, después de la configuración, presione la tecla para salir y volver a la interfaz principal
Botón de parada expansión de funciones
Relé modo Enable
En: relé de tiempo OP-tiempo permite la conducción
Apagado: Relé prohibir la conducción siempre está fuera
En la interfaz principal, pulse corta el botón de parada para cambiar entre encendido y apagado, el estado actual parpadea, y luego volver a la interfaz principal para esta característica es la función de parada de emergencia, un relé de desconexión clave cerrado
Modo de suspensión
Modo de sueño C-P: cinco minutos sin ninguna operación, la pantalla digital se apaga automáticamente, la operación normal del programa
Modo normal de O-d: pantalla digital siempre
Botón de parada de prensa durante dos segundos después del lanzamiento, para cambiar el estado del C-P y O-d, en que el estado actual de flashes y
Luego vuelve a la pantalla principal
Tamaño: ver la imagen
Cantidad: 1 unid
Sin paquete al por menor
Nota: Debido a la diferencia entre los diferentes monitores, la imagen puede no reflejar el color real del artículo. ¡Gracias!
El paquete incluye:

1 unid xdisparador ciclo temporizador retardo interruptor circuito placa MOS tubo Control Módulo 12 24 V

\'
